LumenDimM4micro 4-Kanal CRMX oder W-DMX wireless DMX DC-dimmer

589,00 639,00  *

Verfügbar bei Nachbestellung

Lieferzeit: 5 - 7 Tage

Kleinster drahtloser CRMX DMX 4-Kanal DC-Dimmer der Welt.

Der Miniatur-4-Kanal-CRMX-Funk-DMX-Dimmer LumenDimM4micro für LEDs, Lampen und Motoren in kleinen Requisiten, Kostümen und vieles mehr. Durch Platinenmontage auf kleinstem Raum zu verstecken.

Zwei Versionen erhältlich:

mit interner oder externer Antenne (im Lieferumfang)

Artikelnummer: n. v. Kategorien: , Schlagwörter: , , ,

Beschreibung

Der LumenDimM4micro ist ein winziger, batteriebetriebener kabelloser 4-Kanal-DMX-Dimmer, der die besten RC4 Harmonized Design™-Funktionen mit einem echten LumenRadio TiMo-Funk-Transceiver kombiniert. Der LumenDimM4micro enthält einen eingebauten Funkempfänger und vier PWM-Dimmer (Pulsweitenmodulation). Zusätzlich kann eine beliebige Anzahl von RC4 LumenDim-Geräten in einem LumenRadio Funk-DMX-System verwendet werden.

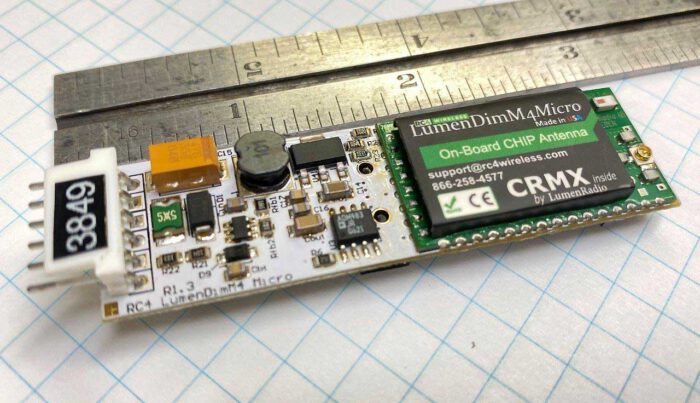

Es ist mit interner oder externer Antenne (im Lieferumfang enthalten) zur Reichweitenerweiterung erhältlich. Jeder Micro-Kauf beinhaltet einen 6-poligen Stecker mit blanken Drahtenden.

RC4 digital persistance icon

Die 19-Bit-Dimmung ist achtmal feiner als 16-Bit mit einer satten Auflösung von 524.000 Schritten. Der “digital persistance” für die ISL-Dimmerkurve simuliert das Verhalten einer Glühlampe für LED ohne sichtbares Stepping.

Der DMX6dim bietet auch die Möglichkeit, die Dimmerkurve zu optimieren, um die optisch linearste und angenehmste Reaktion mit jeder verwendeten LED-Technologie zu finden.

RC4 OneTouch

RC4 wireless key featureDer Dimmer bietet sechs vielseitige Dimmerausgänge.  Wie alle RC4Magic-Geräte verfügt er über einen eingebauten Funkempfänger und nutzt RC4 OneTouch™ für die einfache Zuweisung jedes DMX-Kanals und jeder Dimmerkurve zu jedem Dimmer mit einem einzigen Tastendruck.

RC4 PRIVATE IDENTITIES™

RC4 Magic private ids data encryptionRC4 Private IDentities™ verschlüsselt Ihre drahtlose Datenübertragung sicher und wird ausschließlich in der RC4 Magic-Serie verwendet.

RDM

RDM (remote device management) for RC4 dimmersDie Gerätekonfiguration kann neben der Onetouch-Methode auch mit Remote Device Management (RDM) und RC4MagicPC Remote Configuration Software erfolgen.

RC4 HSL Color Controller

Drei Kanäle sind ideal für die Farbmischung von Hybrid-Weiß-LEDs, um zwischen verschiedenen Farbtemperaturen von Weiß zu wechseln.  Der RC4 Hue/Saturation/Level (HSL)-Farbcontroller liefert eine erstklassige Farbkonsistenz über den gesamten Dimmbereich und gewährleistet präzise Mischungsverhältnisse selbst bei sehr niedrigen Dimmwerten durch 16-Bit-Dimmen (65.536 Schritte).

Im Gegensatz zur Einkanal-DMX-Farbsteuerung von einer Konsole aus, die auf 256 Schritte begrenzt ist und bei niedrigen Pegeln stark quantisiert wird, behält der RC4 HSL Color Controller eine hohe Präzision.

RC4 ColorMatch

RC4 wireless key featureDarüber hinaus ermöglicht RC4 ColorMatch™  die einfache Kalibrierung der Farbwiedergabe zwischen zwei Lichtquellen.

RC4 PWM

RC4 wireless key featureViele Dimmer mit Pulsweitenmodulation (PWM) sehen für das menschliche Auge gut aus, erzeugen aber Streifenbildung, Blinken und andere Anomalien, wenn sie mit Videokameras verwendet werden.

Aus diesem Grund bieten alle Dimmer der RC4 Serie 3 mehrere PWM-Frequenzen.  Niedrige Frequenzen sind am effizientesten und ideal für Glühbirnen mit hoher Wattzahl. Mittlere Frequenzen verbessern das Erscheinungsbild von LEDs, indem sie das sichtbare Flickern für das menschliche Auge eliminieren.  Hohe Frequenzen beseitigen Video-Artefakte.  Die hohen PWM-Frequenzen schließlich sind zwar am wenigsten effizient bei der Leistungsaufnahme, ermöglichen aber eine PWM-Dimmung ohne Tonstörungen, wenn sie in der Nähe von Mikrofonen und elektrischen Musikinstrumenten eingesetzt werden.

MOTOR STEUERUNG

RC4 wireless key feature

Dieser Dimmer kann die Geschwindigkeit und Richtung von Gleichstrommotoren, Schrittmotoren und die Position von Modellbauservos steuern.

Für die Richtungssteuerung kann ein zweiter Dimmerausgang verwendet werden, um ein Relais zu schalten, das die DC-Motoranschlüsse umkehrt – die Polarität der Stromversorgung steuert direkt die Drehrichtung.

DMX IN/OUT

Dieser Dimmer verfügt zusätzlich über einen kabelgebundenen DMX-Anschluss. In den meisten Fällen wird dieser Port zur Ausgabe von Daten an nahe gelegene Geräte wie Nebelmaschinen, Moving Lights und Projektoren verwendet. Der DMX-Port kann auch als DMX-Eingang konfiguriert werden, so dass er als kabelgebundener Dimmer verwendet werden kann. In diesem Modus enthält eine umfassende RDM-Implementierung E1.37-Dimmer-Konfigurationsparameter, zahlreiche Statussensoren (Spannung, Temperatur, Strom), und jeder einzelne Dimmer erscheint als RDM-Subdevice.

Der interne drahtlose DMX-Empfänger arbeitet im Empfängermodus. Der RC4-DMX-Ministecker kann mit einer Reihe von DMX-Adaptern verwendet werden, darunter 3-polige und 5-polige XLR-Stecker und -Buchsen. Der gebräuchlichste Adapter ist der DMX-OUT Adapter mit 5-poliger XLR-Buchse.

Anschluss

Für den Anschluss der Stromversorgung und der Dimmerausgänge am LumenDimM4micro ist ein kleiner 6-poliger Amp MTA-100-Stecker vorgesehen.  Jedes Gerät ist mit einem Stecker mit 6″ (15cm) Leitungen ausgestattet. Der DC-Eingang versorgt die interne Elektronik. Dimmer schalten auf der negativen Seite des Stromkreises, ideal für LEDs mit gemeinsamer Anode (gemeinsamer Pluspol) und Mehrfarb-LEDs. Die positive Seite externer Lasten (LEDs, Lampen usw.) wird mit der positiven Seite des Netzteils oder der Batterie verdrahtet.  Die Ausgangsspannung des Dimmers entspricht genau der DC-Eingangsspannung ohne nennenswerte Verluste innerhalb der 6A-Spitzenbelastungsgrenze des Geräts. Die Dauerleistung ist aufgrund der Sicherheitseinstufung der Anschlussstifte des Amp MTA-100 auf 6 A begrenzt.

Zusätzliche Informationen

Gewicht 0,1 kg
Antennenversion

externe Antenne, interne Antenne

Spezifikationen

Abmessungen: 2.91″ x .779″ x .433″ (75mm x 20mm x 10mm), ungekapselte Leiterplatte
Gewicht: 0,40 oz (12g)
Anschlüsse: Tyco/Amp MTA-100 6-polig
Eingangsspannung: 5VDC – 35VDC, 0,5W
Dimmer-Ausgänge: 4 Niederspannungs-DC-Dimmer, PWM mit 19-Bit-Auflösung (524.000 Schritte)
Ausgangsleistung, pro Dimmer: 6A nicht-kontinuierlich, 3A kontinuierlich
Mehrere PWM-Frequenzen: 77Hz (hohe Leistung), 615Hz (flimmerfrei), 5kHz (artefaktfrei für Video), 20kHz (rauschfrei für Audio), 40kHz (Super-Slow-Motion-Video)
Mehrere Dimmer-Kurven: Non-Dim, Non-Dim Inverted, Linear, Linear Inverted, Inverse-Square-Law (ISL), ISL Inverted, Servomotor-Impuls im Uhrzeigersinn (CW), Servomotor-Impuls gegen den Uhrzeigersinn (CCW), AC-Welle (Telefonklingeln), und mehr.
DMX-Eingang/Ausgang: RC4 3,5 mm Mini, USITT DMX512/1990 Daten, Nicht-Standard-Anschluss, Anschlussadapter
verfügbar. Unterstützung von RDM E1.20 und E1.37 (Dimmer-Konfiguration)
Drahtloses DMX-Protokoll: LumenRadio CRMX oder W-DMX
RF-Antenne: Eingebaute omnidirektionale Chip-Antenne.
Eine Version, die eine externe Antenne verwendet, die über den u.fl-Anschluss angeschlossen wird, ist ebenfalls erhältlich.
