LumenDimM2micro 2-Kanal CRMX/W-DMX drahtloser Dimmer

Der RC4 LumenDimM2micro ist ein 2-Kanal CRMX Lumenradio basierter drahtloser DMX-Dimmer für LEDs, Lampen und Motoren in kleinen Requisiten, Kostümen und mehr. Die unauffällige Platinenbaugruppe lässt sich leicht auf kleinstem Raum verstecken, sogar in Haaren und Stoffen.

Der Dimmer ist mit interner oder externer Antenne (im Lieferumfang enthalten) zur Reichweitenerweiterung erhältlich. Ist in drei Steckervarianten lieferbar: ohne, mit Schraubanschluss oder MTA-100 Buchse mit einen 6-poligen Stecker mit blanken Drahtenden.

Die 19-Bit-Dimmung ist achtmal feiner als 16-Bit mit einer satten Auflösung von 524.000 Schritten. Der „digital persistance“ für die ISL-Dimmerkurve simuliert das Verhalten einer Glühlampe für LED ohne sichtbares Stepping.

Der DMX2dim bietet auch die Möglichkeit, die Dimmerkurve zu optimieren, um die optisch linearste und angenehmste Reaktion mit jeder verwendeten LED-Technologie zu finden.

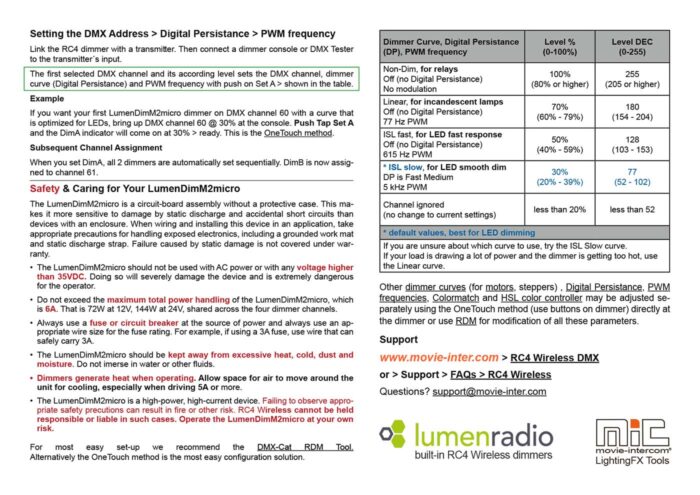

Die Gerätekonfiguration kann neben der Onetouch-Methode auch drahtlos über Remote Device Management (RDM) erfolgen. Die drahtlose Konfiguration setzt einen geeigneten Sender voraus, z.B. den LumenDimIO-100 von RC4, sowie ein RDM-Tester, wir empfehlen den DMXCat.

Viele Dimmer mit Pulsweitenmodulation (PWM) sehen für das menschliche Auge gut aus, erzeugen aber Streifenbildung, Blinken und andere Anomalien, wenn sie mit Videokameras verwendet werden.

Aus diesem Grund bieten alle Dimmer der RC4 Serie 3 mehrere PWM-Frequenzen.  Niedrige Frequenzen sind am effizientesten und ideal für Glühbirnen mit hoher Wattzahl. Mittlere Frequenzen verbessern das Erscheinungsbild von LEDs, indem sie das sichtbare Flickern für das menschliche Auge eliminieren.  Hohe Frequenzen beseitigen Video-Artefakte.  Die hohen PWM-Frequenzen schließlich sind zwar am wenigsten effizient bei der Leistungsaufnahme, ermöglichen aber eine PWM-Dimmung ohne Tonstörungen, wenn sie in der Nähe von Mikrofonen und elektrischen Musikinstrumenten eingesetzt werden.

Dieser Dimmer kann die Geschwindigkeit und Richtung von Gleichstrommotoren steuern.

Für die Richtungssteuerung kann ein zweiter Dimmerausgang verwendet werden, um ein Relais zu schalten, das die DC-Motoranschlüsse umkehrt – die Polarität der Stromversorgung steuert direkt die Drehrichtung.

Dieser Dimmer verfügt zusätzlich über einen kabelgebundenen DMX-Anschluss. In den meisten Fällen wird dieser Port zur Ausgabe von Daten an nahe gelegene Geräte wie Nebelmaschinen, Moving Lights und Projektoren verwendet. Der DMX-Port kann auch als DMX-Eingang konfiguriert werden, so dass er als kabelgebundener Dimmer verwendet werden kann. In diesem Modus enthält eine umfassende RDM-Implementierung E1.37-Dimmer-Konfigurationsparameter, zahlreiche Statussensoren (Spannung, Temperatur, Strom), und jeder einzelne Dimmer erscheint als RDM-Subdevice.

Der interne drahtlose DMX-Empfänger arbeitet im Empfängermodus. Der gebräuchlichste Adapter ist der DMX-OUT Adapter mit 5-poliger XLR-Buchse.

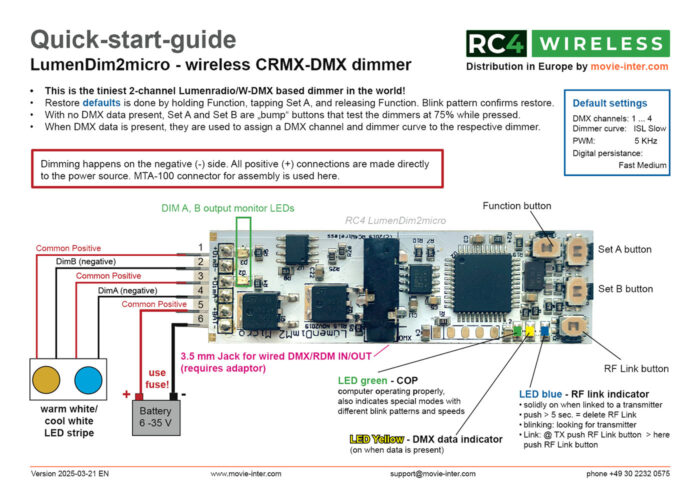

Für den Anschluss der Stromversorgung und der Dimmerausgänge ist ein kleiner 6-poliger Amp MTA-100-Stecker vorgesehen. Jedes Gerät ist mit einem Stecker mit 6″ (15cm) Leitungen ausgestattet. Der Eingangsgleichstrom versorgt sowohl die interne Elektronik als auch die angeschlossenen Lasten.

Dimmer schalten auf der negativen Seite des Stromkreises, ideal für LEDs mit gemeinsamer Anode (gemeinsamer Pluspol) und LED-Bänder. Die Ausgangsspannung des Dimmers entspricht genau der DC-Eingangsspannung ohne nennenswerte Verluste innerhalb der 10A-Spitzenbelastungsgrenze des Geräts. Die Dauerleistung ist aufgrund der Sicherheitseinstufung der Anschlussstifte des Amp MTA-100 auf 6 A begrenzt.
