LumenDimM2micro 2-Kanal CRMX/W-DMX drahtloser Dimmer

Nicht vorrätig

Lieferzeit: Aktuell nicht lieferbar wegen Chipmangel

kleinster drahtloser CRMX DMX 2-Kanal DC-Dimmer der Welt.

Ein Miniatur-2-Kanal-CRMX-Funk-DMX-Dimmer für LEDs, Lampen und Motoren in kleinen Requisiten, Kostümen und vieles mehr. Durch Platinenmontage auf kleinstem Raum zu verstecken.

Zwei Versionen erhältlich:

mit interner oder externer Antenne(im Lieferumfang)

Dieses Produkt ist derzeit ausverkauft und nicht verfügbar.

Artikelnummer: n. v. Kategorien: , Schlagwörter: , , ,

Beschreibung

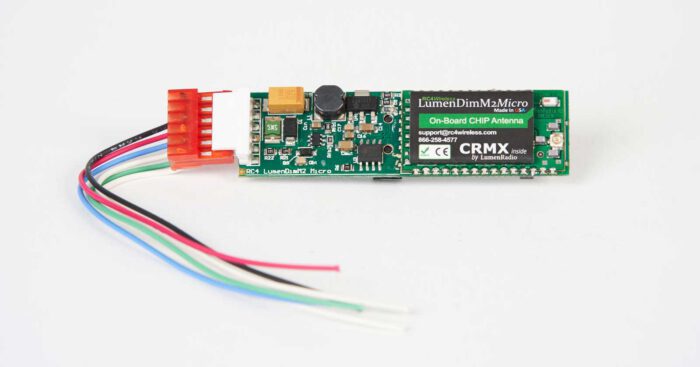

Der RC4 LumenDimM2micro ist ein 2-Kanal CRMX Lumenradio basierter drahtloser DMX-Dimmer für LEDs, Lampen und Motoren in kleinen Requisiten, Kostümen und mehr. Die unauffällige Platinenbaugruppe lässt sich leicht auf kleinstem Raum verstecken, sogar in Haaren und Stoffen.

Der Dimmer ist mit interner oder externer Antenne (im Lieferumfang enthalten) zur Reichweitenerweiterung erhältlich. Jeder Kauf umfasst einen 6-poligen Stecker mit blanken Drahtenden.

RC4 digital persistance iconDie 19-Bit-Dimmung ist achtmal feiner als 16-Bit mit einer satten Auflösung von 524.000 Schritten. Der “digital persistance” für die ISL-Dimmerkurve simuliert das Verhalten einer Glühlampe für LED ohne sichtbares Stepping.

Der DMX2dim bietet auch die Möglichkeit, die Dimmerkurve zu optimieren, um die optisch linearste und angenehmste Reaktion mit jeder verwendeten LED-Technologie zu finden.

OneTouch

RC4 wireless key featureDer RC4 LumenDim2micro bietet zwei vielseitige Dimmerausgänge.  Wie alle RC4Magic-Geräte verfügt er über einen eingebauten Funkempfänger und nutzt RC4 OneTouch™ für die einfache Zuweisung jedes DMX-Kanals und jeder Dimmerkurve zu jedem Dimmer mit einem einzigen Tastendruck.

RDM

RDM (remote device management) for RC4 dimmersDie Gerätekonfiguration kann neben der Onetouch-Methode auch mit Remote Device Management (RDM) und RC4MagicPC Remote Configuration Software erfolgen.

RC4 PWM

RC4 wireless key featureViele Dimmer mit Pulsweitenmodulation (PWM) sehen für das menschliche Auge gut aus, erzeugen aber Streifenbildung, Blinken und andere Anomalien, wenn sie mit Videokameras verwendet werden.

Aus diesem Grund bieten alle Dimmer der RC4 Serie 3 mehrere PWM-Frequenzen.  Niedrige Frequenzen sind am effizientesten und ideal für Glühbirnen mit hoher Wattzahl. Mittlere Frequenzen verbessern das Erscheinungsbild von LEDs, indem sie das sichtbare Flickern für das menschliche Auge eliminieren.  Hohe Frequenzen beseitigen Video-Artefakte.  Die hohen PWM-Frequenzen schließlich sind zwar am wenigsten effizient bei der Leistungsaufnahme, ermöglichen aber eine PWM-Dimmung ohne Tonstörungen, wenn sie in der Nähe von Mikrofonen und elektrischen Musikinstrumenten eingesetzt werden.

MOTOR STEUERUNG

RC4 wireless key feature

Dieser Dimmer kann die Geschwindigkeit und Richtung von Gleichstrommotoren steuern.

Für die Richtungssteuerung kann ein zweiter Dimmerausgang verwendet werden, um ein Relais zu schalten, das die DC-Motoranschlüsse umkehrt – die Polarität der Stromversorgung steuert direkt die Drehrichtung.

DMX IN/OUT

Dieser Dimmer verfügt zusätzlich über einen kabelgebundenen DMX-Anschluss. In den meisten Fällen wird dieser Port zur Ausgabe von Daten an nahe gelegene Geräte wie Nebelmaschinen, Moving Lights und Projektoren verwendet. Der DMX-Port kann auch als DMX-Eingang konfiguriert werden, so dass er als kabelgebundener Dimmer verwendet werden kann. In diesem Modus enthält eine umfassende RDM-Implementierung E1.37-Dimmer-Konfigurationsparameter, zahlreiche Statussensoren (Spannung, Temperatur, Strom), und jeder einzelne Dimmer erscheint als RDM-Subdevice.

Der interne drahtlose DMX-Empfänger arbeitet im Empfängermodus. Der gebräuchlichste Adapter ist der DMX-OUT Adapter mit 5-poliger XLR-Buchse.

Anschluss

Für den Anschluss der Stromversorgung und der Dimmerausgänge ist ein kleiner 6-poliger Amp MTA-100-Stecker vorgesehen. Jedes Gerät ist mit einem Stecker mit 6″ (15cm) Leitungen ausgestattet. Der Eingangsgleichstrom versorgt sowohl die interne Elektronik als auch die angeschlossenen Lasten.

Dimmer schalten auf der negativen Seite des Stromkreises, ideal für LEDs mit gemeinsamer Anode (gemeinsamer Pluspol) und LED-Bänder. Die Ausgangsspannung des Dimmers entspricht genau der DC-Eingangsspannung ohne nennenswerte Verluste innerhalb der 10A-Spitzenbelastungsgrenze des Geräts. Die Dauerleistung ist aufgrund der Sicherheitseinstufung der Anschlussstifte des Amp MTA-100 auf 6 A begrenzt.

close

Get News!

Stay up-to-date with special offers, new functions, hints, wireless DMX skills & free updates.

We promise not to send spam! Learn more in our data security statement. We send news mostly once a month.

* required

Zusätzliche Informationen

Gewicht 0,1 kg
Antennenversion

externe Antenne, interne Antenne

Technische Daten

Abmessungen: 2.91″ x .779″ x .433″ (75mm x 20mm x 10mm), ungekapselte Leiterplatte
Gewicht: 0,40 oz (12g)
Anschlüsse: Tyco/Amp MTA-100 6-polig
Eingangsspannung: 6VDC – 35VDC, 0,5W
Dimmerausgänge: 2 Niederspannungs-DC-Dimmer, 19-Bit-PWM-Auflösung (524,00 Schritte)
Ausgangsleistung, pro Dimmer: 6A nicht-kontinuierlich, 3A kontinuierlich
Mehrere PWM-Frequenzen: 77Hz (hohe Leistung), 615Hz (flimmerfrei), 5kHz (artefaktfrei für Video), 20kHz (rauschfrei für Audio), 40kHz (Super-Slow-Motion-Video)
Mehrere Dimmer-Kurven: Non-Dim, Non-Dim Inverted, Linear, Linear Inverted, Inverse-Square-Law (ISL), ISL invertiert, Servomotor-Impuls im Uhrzeigersinn (CW), Servomotor-Impuls gegen den Uhrzeigersinn (CCW), AC-Welle (Telefonklingel)
DMX-Eingang/Ausgang: RC4 3,5 mm mini, USITT DMX512/1990 Daten, Nicht-Standard-Anschluss, Anschlussadapter
verfügbar. Unterstützung von RDM E1.20 und E1.37 (Dimmer-Konfiguration)
Drahtloses DMX-Protokoll: LumenRadio CRMX oder W-DMX
RF-Antenne: Verwendet die eingebaute interne Chip-Antenne.
Eine Version dieses Produkts, die eine externe Antenne verwendet, ist ebenfalls erhältlich.
